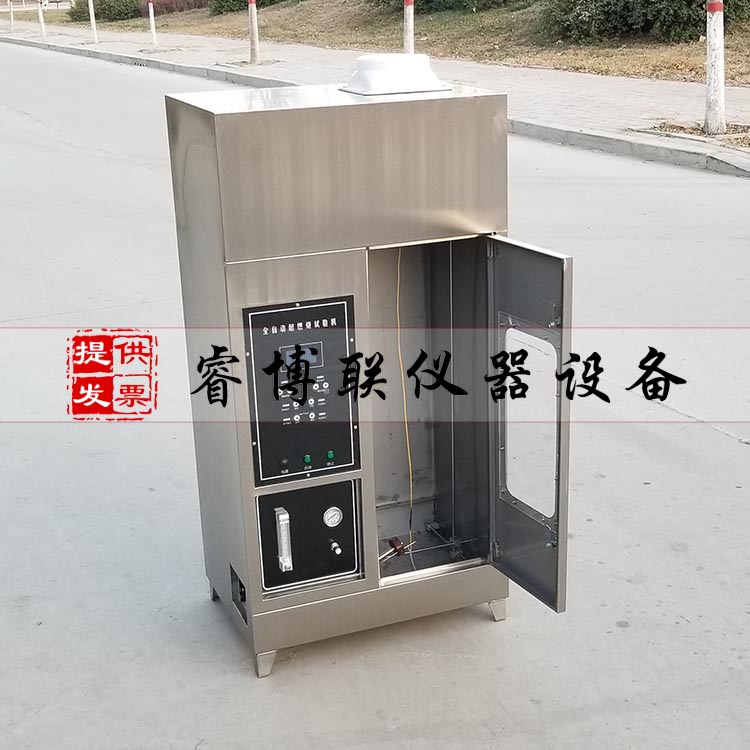

GBT18380-11(2) 单根电线电缆垂直燃烧试验机 全自动耐燃烧试验机 电线电缆垂直燃烧试验机
一、单根电线电缆垂直燃烧试验机适用范围：
适用于测定单根塑料线、控制线、交联、电梯、船用、矿用电缆等垂直燃烧不蔓延xing能。还可做高自熄xing低烟无卤阻燃聚烯烃绝缘料和105℃低烟无卤阻燃烯烃辐照绝缘料的垂直燃烧试验。DJC-1型单根电线电缆垂直燃烧燃烧试验机是对单根电线电缆进行耐燃烧试验的设备，具有准确度高，自动计时，自动结束试验，操作简便等优点。
二、单根电线电缆垂直燃烧试验机检验目的：
当电线电缆产品发生短路或接触火种时，可能会使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中(煤矿、船、地铁、商场等公共场合)要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不延燃xing。有些场合中，产品如不具这种功能，将会造成ji其yanzhong的人身伤害和财产损失。
因此在生产过程中，要求具有不延燃xing能的产品普遍采用聚氯yi烯，氯丁橡胶和丁胺聚氯yi烯复合物作为绝缘和护套材料，这些材料被燃烧时会释放出lv气起着阻燃作用。有时为了增强阻燃的效果，还加入某种阻燃剂。
通过火焰条件下的燃烧试验来评定电缆、光缆等产品相关xing能。
符合biao准：GB/T18380.11-2008单根绝缘电线电缆火焰垂直蔓延试验试验装置
GB/T18380.12-2008单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法
GB/T18380.21-2008单根绝缘细电线电缆火焰垂直蔓延试验试验装置
GB/T18380.22-2008单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法
IEC60332-1-2004
GB/T5169.14-2007电工电子产品着火危险试验4部分：试验火焰1kW标称预混合型火焰设备、确认试验方法和导则
GB/T19666-2005阻燃和耐火电线电缆通则
GB12972矿用橡套软电缆
GB13033额定电压750V及以下矿物绝缘电缆
MT818、MT386、ISO5656
GBT18380-11(2)型单根电线电缆垂直燃烧燃烧试验机能自动点燃和关闭试验火焰，自动计时，自动结束试验，准确度高，操作简便等优点。本设备由控制箱、燃烧箱、丙烷燃烧灯、电磁阀、高压点火器，煤气管、调压阀、气体流量计(丙烷和空气各1个)和信号控制线组成。
三、单根电线电缆垂直燃烧试验机主要参数：
1、垂直燃烧箱：箱体尺寸为W300xH1200xD450mm；
2、燃气：采用高纯度丙烷气或石油液化气(用户自备)；
3、被试验电线电缆长度：600±25mm；
4、被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm2；
5、本装置应安放在不通风且温度为(23±10)℃的环境中进行试验；
6、火焰应连续燃烧试样，火焰燃烧时间T设定范围0.1-999.9(秒)连续设定；
7、转换开关可根据实际需要选用手动或自动；
8、燃气流量范围：0.1-1L/min；
9、空气流量范围：0.1-1m3/h
10、箱体材料：镜面不锈钢，外表无焊点工艺
11、燃烧喷灯biao准功率：1KW;
12、电源电压：220V/50Hz
