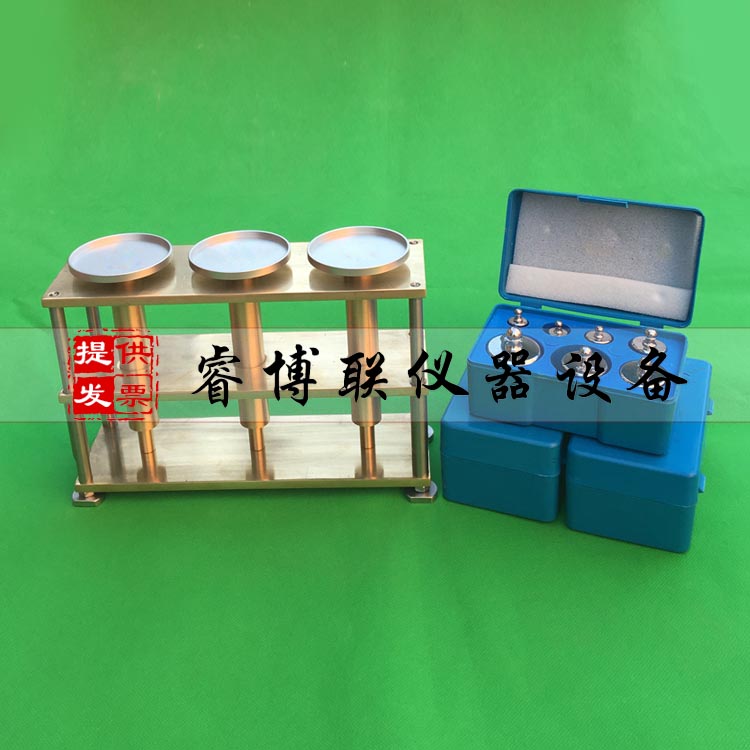

UL1581-560电线电缆加热变形试验装置 加热变形试验装置 UL电线加热变形试验装置 电线加热变形
一、UL1581-560电线电缆加热变形试验装置概述
本试验装置符合《UL1581-2006电线电缆和软线》UL560和UL2556 7.7加热变形试验biao要求。
二、UL1581-560电线电缆加热变形试验装置技术参数：
施压棒上端直径：Φ19mm
施压棒下端直径：Φ9.5mm
施压棒总重量：250g
工位：3组
砝码：1、2、2、5、10、10、20、20、50、100、100、200g各3套（砝码按客户要求配置）
三、UL1581-560电线电缆加热变形试验装置操作说明
1.取适当的样品，按相关的试验要求制作。
2.使用静重千分表测出试验前的样品厚度并记录。
3.将试验装置放进老化试验箱中，砝码盘上放上相应的重量的砝码。
4.把老化箱的温度和时间设定成相应biao准的要求值。温度达到后打开计
时开关开始计时。
5.时间达到后取出试样，用静重千分表测试老化后的厚度值并记录。
6.按以下方法计算样的变形率，并根据相关的biao准判定。
